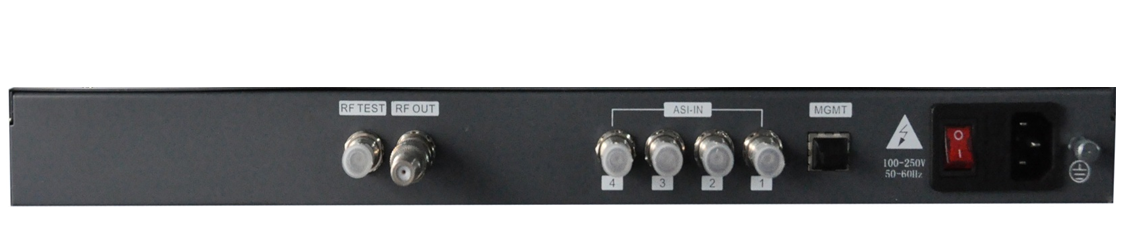

WDQ-3204B配備4路ASI輸入爬韧，單個輸入通道最大支持108Mbps比特率， 1路RF射頻輸出端口和1路RF測試端口輸出锦列，RF支持16~256QAM多種調制輸出奏喜。通過本地LCD液晶顯示屏和操作按鍵，或以太網LAN口連接網管誊预，用戶可查看設備狀態效益，完成復用功能和QAM調制功能的相關操作，操作方便寡瘩，人機界面友好缔道。
l 支持4通道ASI輸入
l 單個通道支持最大輸入比特率為108Mbps，支持包突發/均勻傳輸模式
l 支持TS（SPTS或MPTS）再復用功能
l 支持16~256QAM調制RF輸出
l 提供RF輸出監測口（-20dB）
l RF輸出符號率≤7Mbaud連續可調管书，最大有效碼率51.6Mbps（8MHz頻道帶寬享甸，7Mbaud符號率，256QAM）
l RF輸出衰減0~15dB連續可調
l RF射頻輸出頻率連續可調（48~863MHz）梳侨，步進1MHz
l 支持TS包格式自動識別（188或204字節）
l 支持PSI/SI表格重新生成及PCR重置
l 支持PID過濾和PID重映射
l 支持本地LCD液晶屏和以太網網管配置操作和狀態監控
l 支持掉電記憶
|
參數 |
符號 |
描述 |
單位 |
注釋 |
|
機械尺寸 |
||||
|
高 |
H |
42 |
mm |
約1U |
|
寬 |
W |
434 |
mm |
約17” |
|
深 |
D |
340 |
mm |
|
|
ASI輸入接口 |
||||
|
ASI端口數量 |
- |
4 |
個 |
|
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
NA |
|
|
最大有效比特率 |
- |
108 |
Mbps |
|
|
TS包大小 |
- |
188或204 |
Byte |
自動識別 |
|
TS包傳輸模式 |
- |
均勻/包突發 |
NA |
|
|
RF輸出接口 |
||||
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
NA |
|
|
輸出頻率 |
|
48~863 |
MHz |
|
|
輸出電平 |
|
≥105 |
dBuV |
帶0~15dB的可調衰減 |
|
QAM調制參數 |
||||
|
調制方式 |
|
16~256QAM |
|
Annex A蛉威，C |
|
符號率 |
SR |
5~7 |
Mbaud |
|
|
頻道帶寬 |
BW |
≤8 |
MHz |
|
|
輸出最大有效碼率 |
|
51.6 |
Mbps |
8MHz頻道帶寬，6.957Mbaud符號率走哺，256QAM |
|
調制差錯率 |
MER |
≥40 |
dB |
64QAM蚯嫌，均衡打開 |
|
比特誤碼率 |
BER |
≤1x10E-8 |
|
64QAM，F(xiàn)EC后 |
|
載噪比 |
C/N |
≥45 |
dB |
|
