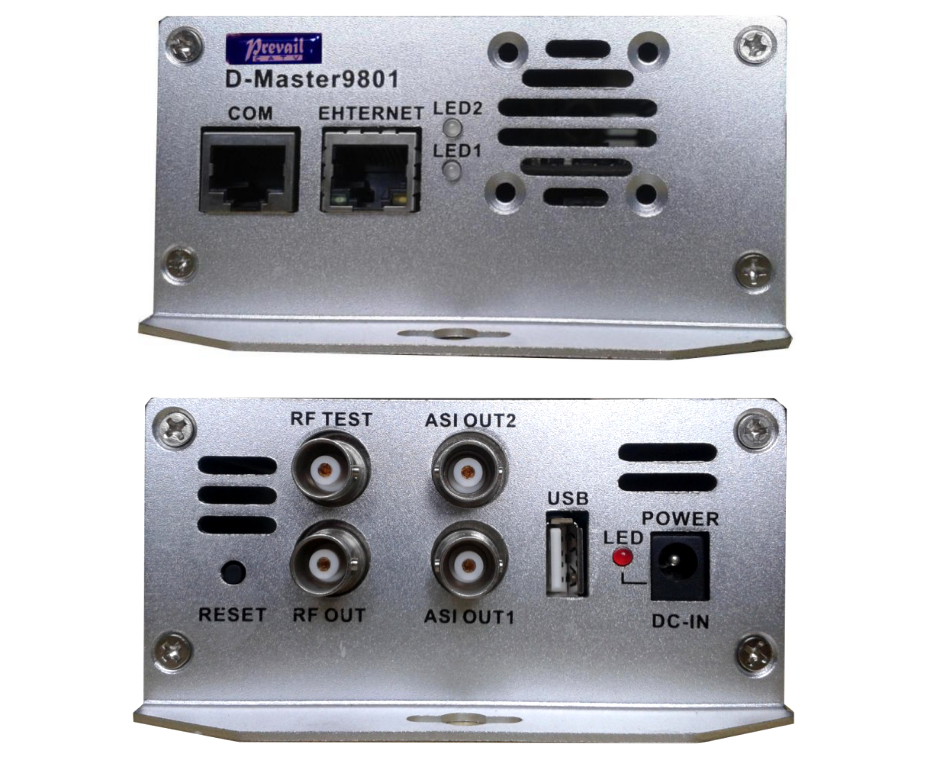

D-Master 9801 IPQAM實現了將監控系統普遍采用的實時流（RTSP封裝的H.264格式的數據流）調制為DVB-C的射頻信號琅翻，用戶通過有線電視信號即可直接觀看到小區各監控點的實時情況位仁。最大支持8路監控信號，體積小方椎，攜帶安裝極為方便聂抢，社區、酒店棠众、旅館琳疏、超市等場所使用本設備極為理想。
n 支持RTSP轉換為MPEG-TS
n IP輸入最大支持8路監控信號
n IP輸入(H.264格式的RTSP流)闸拿，1路DVB-C射頻輸出
n RF輸出符號率≤7Mbaud連續可調
n 支持16~256 QAM調制模式
n RF輸出衰減0~20dB連續可調
n RF射頻輸出頻率連續可調（48~863MHz）
n 以太網網管配置操作和狀態監控
|
參數 |
符號 |
描述 |
單位 |
注釋 |
|
機械尺寸 |
||||
|
高 |
H |
53 |
mm |
|
|
寬 |
W |
107 |
mm |
|
|
深 |
D |
171 |
mm |
|
|
IP輸入接口 |
||||
|
類型 |
- |
1000Base-T |
個 |
|
|
連接器類型 |
- |
RJ45 |
|
|
|
最大吞吐量 |
- |
900 |
Mbps |
|
|
兼容協議 |
- |
IP V4,RTSP |
|
|
|
RF輸出接口 |
||||
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
個 |
|
|
輸出頻率 |
|
48~863 |
MHz |
|
|
輸出電平 |
|
≥120 |
dBuV |
帶0~20dB的可調衰減 |
|
ASI輸出接口 |
||||
|
ASI端口數量 |
- |
2 |
個 |
|
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
NA |
|
|
TS包傳輸模式 |
- |
均勻 |
NA |
|
|
調制參數 |
||||
|
調制方式 |
|
16~256QAM |
|
|
|
符號率 |
SR |
1~7 |
Mbaud |
|
|
頻道帶寬 |
BW |
1.15~8.05 |
MHz |
|
|
輸出最大有效碼率 |
|
51.6 |
Mbps |
8MHz頻道帶寬空盼，6.957Mbaud符號率，256QAM |
|
調制差錯率 |
MER |
≥40 |
dB |
64QAM新荤，均衡打開 |
|
比特誤碼率 |
BER |
≥9x10E-9 |
|
64QAM揽趾，F(xiàn)EC后 |
|
載噪比 |
C/N |
≥45 |
dB |
|
